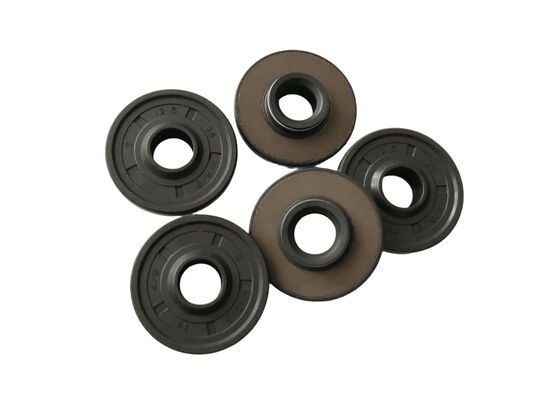

Sello de aceite de amortiguador personalizado con dimensiones de ajuste controlado

Las dimensiones de ajuste y la condición del contacto de sellado de un retén de aceite son consideraciones importantes en el ensamblaje de amortiguadores. Para los fabricantes de suspensiones de automóviles y motocicletas, la selección del retén de aceite adecuado implica más que verificar su diámetro exterior y ancho. También se deben considerar el diámetro interior, la configuración del labio de sellado, las dimensiones de la varilla del pistón de acoplamiento y las condiciones de operación.

XIAYI suministra retenes de aceite para amortiguadores para aplicaciones automotrices, de motocicletas e industriales. Las especificaciones del producto se pueden evaluar en comparación con los dibujos del cliente, muestras físicas y requisitos de instalación. El NBR (caucho de nitrilo) y el FKM (fluoroelastómero) están disponibles como opciones de material, sujetos a los requisitos de la aplicación y confirmación técnica.

Los productos se pueden considerar para desarrollo OEM, aplicaciones de reemplazo y requisitos dimensionales no estándar. Confirmar los dibujos, tolerancias y condiciones de operación antes de realizar el pedido ayuda a reducir las discrepancias de especificación y los riesgos de ajuste de ensamblaje.

El diámetro exterior, el ancho, la altura y el diámetro interior deben revisarse en comparación con el espacio de instalación y los componentes de acoplamiento. Para diferentes diseños de amortiguadores, las dimensiones y tolerancias críticas deben confirmarse utilizando el dibujo aprobado en lugar de depender de la similitud visual.

El labio de sellado forma una parte importante de la interfaz de contacto entre el retén de aceite y el componente de acoplamiento. La inspección puede centrarse en la condición visible del labio, la conformidad dimensional y cualquier defecto que pueda afectar la aceptación según los requisitos acordados.

El NBR y el FKM se pueden considerar para diferentes aplicaciones. La selección final del material debe tener en cuenta la compatibilidad con el aceite de amortiguación, la temperatura de operación y el medio de servicio. Para aplicaciones con requisitos exigentes de temperatura o medios, la idoneidad del material debe confirmarse antes de la compra a granel.

Para proyectos OEM con dimensiones de ensamblaje definidas, las especificaciones se pueden revisar en comparación con los dibujos formales. Para aplicaciones de reemplazo, un componente o muestra existente puede servir como referencia. Proporcionar datos de la varilla del pistón de acoplamiento y condiciones de operación puede respaldar aún más la evaluación técnica.

La calidad del retén de aceite debe evaluarse en función de los requisitos dimensionales y de aplicación de cada proyecto. Los siguientes elementos se pueden incluir en el plan de inspección:

Inspección dimensional: Verificar las dimensiones críticas en comparación con el dibujo aprobado.

Apariencia del labio de sellado: Comprobar el área de contacto de sellado en busca de daños o irregularidades visibles.

Confirmación del material: Confirmar los requisitos de material NBR, FKM u otros acordados.

Aceptación de lote: Establecer el plan de muestreo o inspección completa acordado y los registros de inspección requeridos.

Validación de ensamblaje: Para aplicaciones críticas, evaluar muestras con la varilla del pistón de acoplamiento y la estructura de instalación.

Los elementos de inspección, las proporciones de muestreo y los criterios de aceptación deben documentarse en la orden de compra o el acuerdo técnico para alinear las especificaciones de suministro con los requisitos de ensamblaje.

Para respaldar la revisión de especificaciones y la cotización, proporcione:

1. Un dibujo del producto o una muestra física.
2. Diámetro interior, diámetro exterior, ancho y altura requeridos.
3. Diámetro de la varilla del pistón de acoplamiento e información de tratamiento de superficie.
4. Temperatura de operación, tipo de aceite de amortiguación y condiciones de servicio.
5. Cantidad esperada del pedido, requisitos de aceptación de calidad y preferencias de embalaje.

Con base en esta información, XIAYI puede revisar los requisitos dimensionales, de material y estructurales y discutir la compatibilidad de las especificaciones, la evaluación de muestras y los requisitos de suministro a granel.

P1: ¿Se pueden suministrar retenes de aceite para amortiguadores según los dibujos del cliente?

Las especificaciones se pueden evaluar en comparación con los dibujos del cliente y los requisitos técnicos. Las dimensiones críticas, las tolerancias, el material y la configuración de sellado deben confirmarse antes de la producción.

P2: ¿Cómo puedo comprobar si un retén de aceite se ajusta a un amortiguador existente?

Revise las dimensiones del sello, los parámetros de la varilla del pistón de acoplamiento, el espacio de instalación, el aceite de amortiguación y la temperatura de operación juntos. Una apariencia similar o un diámetro exterior coincidente por sí solos no garantizan un ajuste correcto.

P3: ¿Cómo debo elegir entre NBR y FKM?

La idoneidad depende de la compatibilidad con el aceite de amortiguación, la temperatura y el medio de servicio. La selección final debe basarse en la aplicación real en lugar del nombre del material solo.

P4: ¿Se pueden evaluar muestras antes de la compra a granel?

Se pueden proporcionar dibujos o muestras para revisión técnica. Para proyectos con requisitos dimensionales estrictos, confirme las dimensiones críticas y la compatibilidad del ensamblaje antes de la producción en volumen.
